Capa de Percepción: SLAM

← Volver al TFM

La capa de percepción basada en SLAM es la responsable de construir un mapa métrico del entorno y estimar en tiempo real la posición del robot sobre ese mapa. En este proyecto se utiliza una estrategia 2D LiDAR SLAM orientada a interiores domésticos y pensada para ejecutarse en una Raspberry Pi con integración directa con ROS2 y Nav2.

Objetivo dentro del proyecto

Esta capa transforma las medidas del LiDAR en tres salidas fundamentales para navegación: mapa de ocupación, localización global y árbol de transformaciones tf2 (map → odom → base_link).

1. Fundamentos del SLAM

SLAM (Simultaneous Localization and Mapping) resuelve de forma simultánea dos problemas acoplados:

• Localización: estimar el estado del robot x a lo largo del tiempo.
• Mapeado: construir el mapa m del entorno a partir de las observaciones z y del movimiento aplicado u.

De forma formal, el problema consiste en estimar la probabilidad conjunta:

P(x₁:ₜ, m | z₁:ₜ, u₁:ₜ)

Donde:

• x₁:ₜ es la trayectoria del robot
• m es el mapa
• z₁:ₜ son las observaciones de sensores
• u₁:ₜ son los comandos o incrementos de movimiento

El reto principal es cíclico:

• para localizarse bien hace falta un mapa fiable
• para construir bien el mapa hace falta conocer la posición del robot

Cierre de bucle

El concepto más importante en una implementación práctica es el loop closure o cierre de bucle: detectar que el robot ha vuelto a una zona ya visitada para corregir el drift acumulado y reajustar el mapa global.

Enfoques modernos

Los enfoques más habituales en robótica móvil son:

• Filtros de partículas como FastSLAM
• EKF-SLAM basado en filtro de Kalman extendido
• Optimización gráfica mediante pose graphs

En este TFM interesa especialmente el tercer grupo, porque los sistemas modernos orientados a ROS2 y navegación suelen combinar:

• estimación local rápida para mantener la pose en tiempo real
• optimización global cuando aparecen cierres de bucle

2. Tipos de SLAM y comparativa

La elección del tipo de SLAM depende del sensor principal, del entorno y del presupuesto computacional.

Tipo	Sensores principales	Referencias	Ventajas	Limitaciones	Adecuación al proyecto
Visual SLAM (VSLAM)	Cámaras monoculares o estéreo	ORB-SLAM3, RTAB-Map	Hardware barato, mucha información visual	Sensible a iluminación, reflejos y falta de textura	Media
LiDAR SLAM	LiDAR 2D/3D por ToF o triangulación	Cartographer, LOAM, FAST-LIO2	Medida métrica precisa, robusto a cambios de luz	Sensor más específico y coste mayor que una cámara	Muy alta
Visual-Inertial SLAM	Cámara + IMU	VINS-Mono, ORB-SLAM3-VI	Mejor respuesta ante movimientos rápidos	Mayor complejidad de calibración y sincronización	Media
RGB-D SLAM	Cámara RGB-D	RTAB-Map, soluciones con RealSense	Información geométrica y semántica más rica	Sensor más caro y sensible al rango útil	Media
Híbrido multi-sensor	LiDAR + cámaras + IMU	LVI-SAM, R3LIVE	Máxima robustez	Integración y cómputo elevados	Baja

Comparativa resumida

Enfoque	Tasa de éxito típica en interiores	Observación práctica
Visual SLAM	60–70 %	Penalizado por paredes lisas, zonas oscuras y cambios de iluminación
LiDAR SLAM	90–95 %	Muy consistente en interiores domésticos y pasillos
Visual-Inertial	Superior a VSLAM puro	Mejora estabilidad, pero sigue dependiendo de la calidad visual

Decisión de diseño

Para este proyecto se selecciona LiDAR SLAM 2D porque ofrece mejor robustez en interiores domésticos con paredes lisas, iluminación variable y necesidad de una geometría métrica fiable para Nav2.

Motivos concretos de la elección

1. Robustez frente a la iluminación: el mapa no depende de textura ni de luz ambiente.
2. Precisión métrica: el dato de distancia del LiDAR es directamente utilizable para ocupación y planificación.
3. Integración ROS2: la salida encaja de forma natural con nav_msgs/OccupancyGrid, sensor_msgs/LaserScan y tf2.
4. Simplicidad de la pila: evita calibraciones visuales complejas en una plataforma embebida.
5. Compatibilidad con Nav2: la navegación consume exactamente los productos típicos de un SLAM LiDAR 2D.

3. Cartographer

Cartographer es el sistema de SLAM desarrollado por Google y uno de los referentes para mapeado y localización en ROS. Soporta modos 2D y 3D, aunque en este proyecto se emplea la variante 2D por adecuación al hardware y al entorno.

Arquitectura funcional

Cartographer se apoya en dos módulos complementarios:

3.1 Seguimiento local

Mantiene la pose del robot dentro de un submapa local combinando:

• integración temporal de movimiento
• filtrado tipo Kalman para estabilizar la estimación local
• scan matching entre el escaneo actual y la geometría ya observada

Su objetivo es mantener una estimación estable a corto plazo incluso aunque el mapa global aún no esté optimizado.

3.2 Optimización global y cierre de bucle

Cuando el robot vuelve a una zona conocida, Cartographer detecta la correspondencia y optimiza el grafo global de poses. Para ello utiliza una búsqueda branch-and-bound sobre una rejilla jerárquica y reajusta la trayectoria completa para reducir el error acumulado.

El resultado es un mapa coherente a escala global y una mejor consistencia entre exploraciones separadas en el tiempo.

Qué publica en ROS2

Cartographer genera exactamente los mensajes que necesita la capa de navegación:

• Mapa de ocupación (nav_msgs/OccupancyGrid)
• Transformaciones tf2 (map → odom → base_link)
• Trayectoria estimada del robot

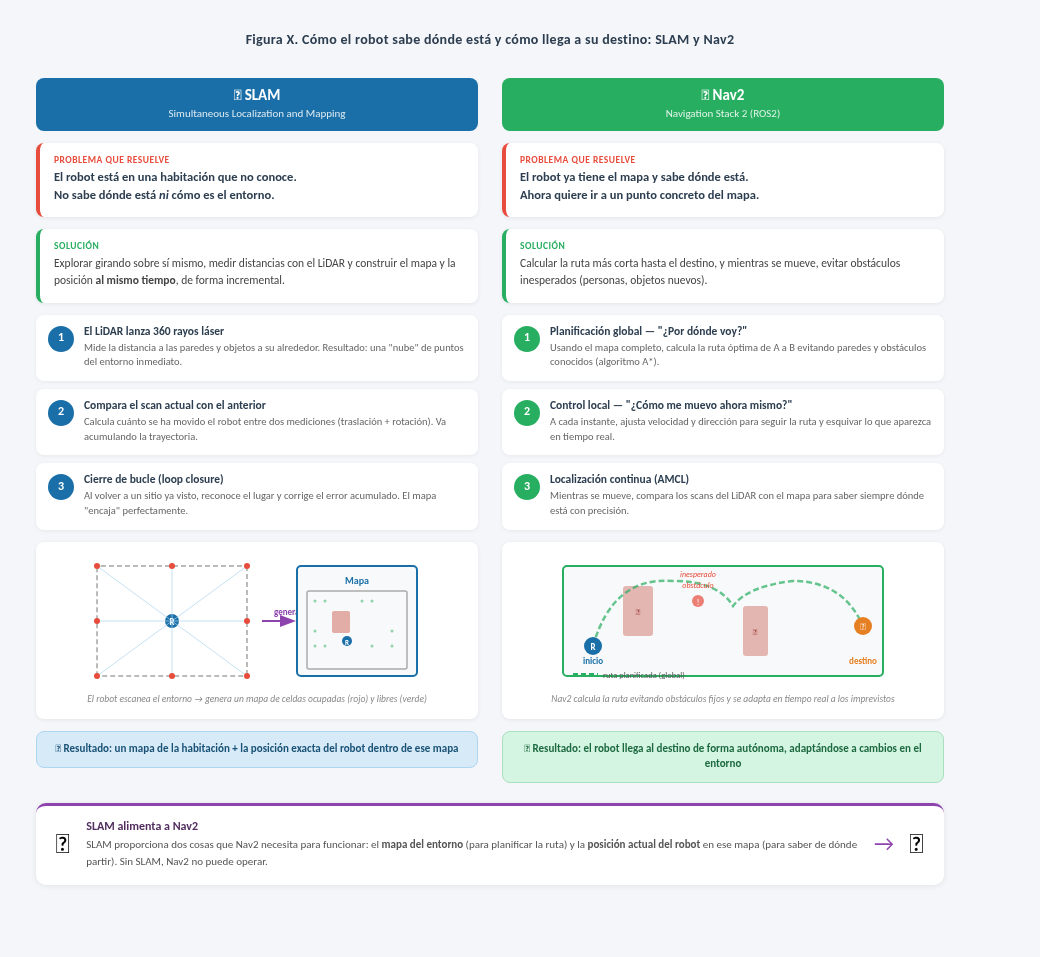

Flujo de datos en el proyecto

RPLidar C1 → /scan (sensor_msgs/LaserScan)
           → Cartographer
           → /map (nav_msgs/OccupancyGrid)
           → tf: map → odom → base_link
           → pose estimada / trayectoria
           → Nav2 (costmaps, localización y planificación)

Parámetros de configuración relevantes

En una Raspberry Pi no interesa usar una configuración agresiva. Los parámetros más sensibles son:

Parámetro	Impacto en el sistema
Frecuencia del LiDAR	Determina la cadencia de actualización del SLAM
Resolución del mapa / submapas	Más resolución mejora detalle, pero aumenta CPU y memoria
Umbrales de scan matching	Ajustan la tolerancia a emparejamientos incorrectos
Frecuencia de loop closure	Afecta al coste de la optimización global
Tamaño y duración de submapas	Cambia el equilibrio entre detalle local y coste computacional

Ajustes recomendados para Raspberry Pi

Para mantener ejecución en tiempo real se prioriza:

• resolución moderada de submapas
• frecuencia contenida de optimización global
• límites conservadores en scan matching para evitar falsas asociaciones

Motivo de la elección de Cartographer

Frente a otras alternativas, Cartographer encaja bien en este TFM porque:

• es una referencia consolidada para SLAM 2D indoor
• trabaja directamente sobre LaserScan
• produce map, tf y trayectoria sin capas intermedias adicionales
• su salida se integra de forma natural con Nav2

4. Hardware: RPLidar C1

El sensor seleccionado para la percepción SLAM es el RPLidar C1 de Slamtec, conectado por USB-UART y publicado en ROS2 mediante el paquete rplidar_ros.

Especificación	Valor
Fabricante	Slamtec
Tecnología	DTOF (Direct Time-of-Flight)
Cobertura	360°
Rango máximo	12 m
Frecuencia de muestreo	5.000 puntos/s
Frecuencia de rotación	7–15 Hz
Precisión	±1 cm
Peso	< 100 g
Interfaz	USB-UART
Driver ROS2	rplidar_ros
Topic	/scan (sensor_msgs/LaserScan)

Por qué DTOF es relevante en este proyecto

El uso de tecnología DTOF aporta una ventaja práctica frente a sensores basados en triangulación láser:

• mejor comportamiento ante superficies reflectantes
• menor degradación frente a materiales negros o absorbentes
• mayor consistencia en interiores domésticos reales

Esto es importante porque el robot debe operar en un entorno no controlado, con muebles, esquinas, variaciones de acabado y paredes de textura pobre.

Integración directa

El flujo de percepción no requiere preprocesado complejo: el LiDAR publica /scan, y esa misma información alimenta tanto a Cartographer como a los costmaps de Nav2.

5. Integración en la arquitectura ROS2 del proyecto

Dentro de la pila de software del TFM, la capa SLAM se sitúa entre el sensor de distancia y la navegación global:

1. rplidar_ros adquiere el barrido y publica /scan
2. Cartographer estima la pose y construye el mapa
3. Nav2 consume el mapa y las transformaciones para localizar y planificar
4. El resto de nodos de control ejecutan la maniobra resultante

Interfaces ROS2 implicadas

Elemento	Tipo	Función
/scan	sensor_msgs/LaserScan	Entrada principal del SLAM
/map	nav_msgs/OccupancyGrid	Mapa global para navegación
tf: map → odom → base_link	tf2	Marco espacial completo del robot
Trayectoria estimada	Mensajes internos/publicados por Cartographer	Seguimiento de pose y optimización global

6. Decisiones de implementación

Selección final

La solución elegida para la capa de percepción es:

RPLidar C1 + rplidar_ros + Cartographer 2D + Nav2

Razones principales

• Más fiable que una cámara en interiores con iluminación variable
• Menor complejidad que una solución visual-inercial o multi-sensor
• Mejor relación entre precisión y coste computacional en una Raspberry Pi
• Salida directamente consumible por Nav2

Límites asumidos

También se aceptan varias restricciones de diseño:

• el mapa es 2D, por lo que no modela alturas ni obstáculos suspendidos
• la calidad del SLAM depende de la estructura geométrica del entorno
• una frecuencia de optimización global demasiado alta penaliza la ejecución embebida

Alcance del TFM

La prioridad no es maximizar complejidad algorítmica, sino disponer de una solución estable, reproducible y desplegable en el vehículo real. Por eso se descartan alternativas 3D y fusiones multi-sensor pesadas como FAST-LIO2, LVI-SAM o R3LIVE.

7. Resumen

La capa de percepción SLAM del TFM adopta una estrategia LiDAR 2D por ser la opción más sólida para un robot móvil pequeño que trabaja en interiores domésticos. La combinación de RPLidar C1 y Cartographer permite:

• construir un mapa de ocupación utilizable por Nav2
• localizar el robot de forma consistente en el entorno
• corregir deriva mediante loop closure
• mantener un coste computacional compatible con Raspberry Pi

Con esta decisión, la percepción deja de depender de condiciones visuales y pasa a apoyarse en una representación geométrica directamente útil para navegación autónoma.
