Sistema de Control: Filtro de Kalman y PID

← Volver al TFG2

Filtro de Kalman

Fundamento

El filtro de Kalman estima el estado de un sistema dinámico a partir de mediciones ruidosas o incompletas. En este proyecto, estima la posición de los carriles cuando la detección visual es parcial o ausente.

Asunciones: - Sistema lineal - Ruido blanco (no correlacionado en el tiempo) - Ruido de distribución gaussiana

Ecuación de estado:

x_t = A·x_{t-1} + B·u_t + w_t

Donde: - x_t — Vector de estado (posición respecto al carril) en el tiempo t - A — Matriz de transición de estados (nxn) - B — Matriz de control (nxc) - u_t — Vector de control (dirección) - w_t — Ruido del proceso, N(0, Q)

Operación en dos etapas

  1. Predicción: Estima la posición del carril basándose en el modelo dinámico
  2. Corrección: Ajusta la estimación con las mediciones reales del frame

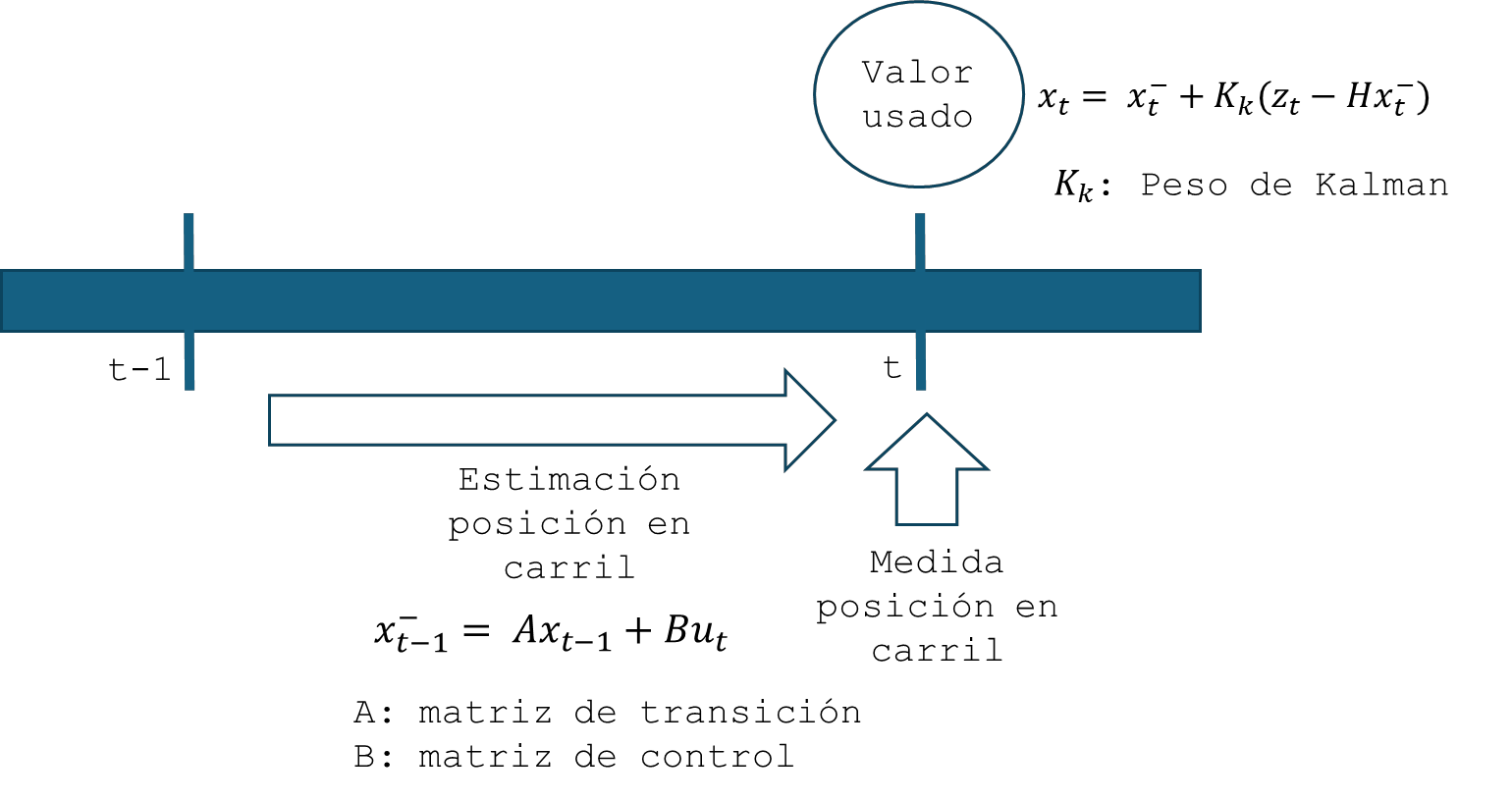

Filtro de Kalman aplicado a carriles

Implementación: Clase Tracker

Implementada en src/robocar_pkg/lib/tracker.py. Utiliza la librería filterpy para el filtro de Kalman y numpy para operaciones matemáticas.

Parámetros del filtro:

Parámetro Valor Descripción
dim_x 4 Dimensiones del estado (posición y velocidad en 2D)
dim_z 2 Dimensiones de la medición (pendiente y x-intercept)
x [0,0,0,0] Estado inicial
P Alta incertidumbre Matriz de covarianza inicial
Q Ruido blanco discreto Covarianza del ruido del proceso
R Valores bajos Covarianza del ruido de medición (mediciones relativamente precisas)
H Mapeo estado→medición Matriz de función de medición
F Dinámica del sistema Matriz de transición de estado

Método add(poly): 1. predict() — Estima el estado actual 2. update(measurement) — Corrige con la nueva medición (polinomio con pendiente m e intercepto b) 3. Devuelve el polinomio filtrado que representa la línea estimada

Utilidad práctica

El filtro de Kalman cumple dos funciones críticas:

  • Estimación ante detección ausente: Cuando no se detecta un carril (ej. en curvas o cambios de luz), Kalman proporciona una estimación basada en los frames anteriores
  • Suavizado: Elimina las fluctuaciones en las detecciones, proporcionando un seguimiento más estable y un control de dirección más suave

Frames procesados con filtro de Kalman

Control PID

Fundamento

PID (Proporcional-Integral-Derivativo) es un controlador en bucle cerrado que corrige el error entre la posición actual del robot y la posición deseada (centro del carril).

salida = P + I + D

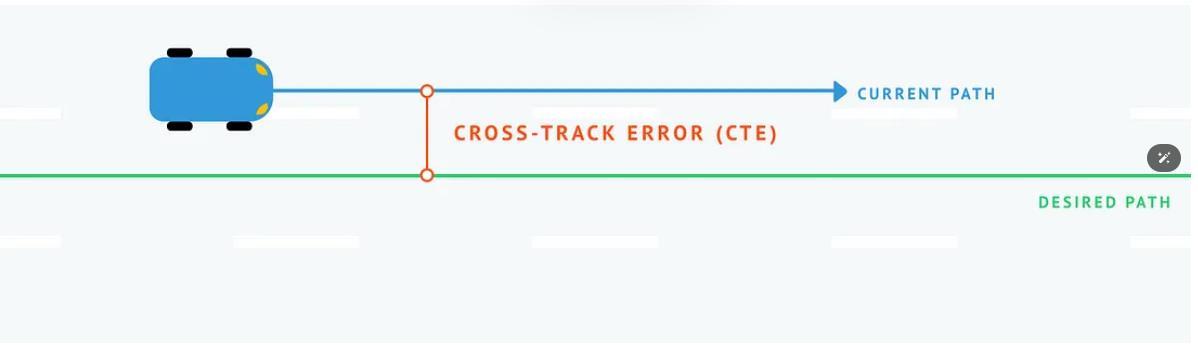

Ejemplo de control PID

Cada componente analiza el error desde una perspectiva temporal diferente:

Componente Perspectiva Función
P (Proporcional) Presente Corrección proporcional al error actual
I (Integral) Pasado Acumula errores pasados para eliminar error constante
D (Derivativo) Futuro Anticipa cambios basándose en la tasa de variación del error

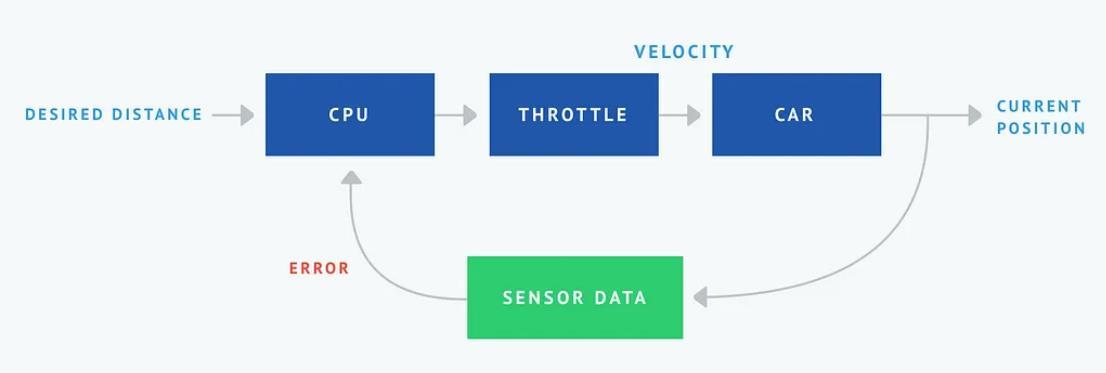

Bucle cerrado PID

Respuesta Proporcional (P)

P = kp × error
  • Error pequeño → corrección pequeña
  • Error grande → corrección grande
  • Problema: Sobre-impulso (overshooting) — el robot puede oscilar alrededor del centro del carril
  • Si kp es demasiado alta, el sistema oscila continuamente

Respuesta Integral (I)

I = I_anterior + ki × error × dt
  • Acumula el error a lo largo del tiempo
  • Incluso errores pequeños y constantes se corrigen eventualmente
  • Función principal: Eliminar el error en estado estacionario (reducirlo a cero)

Respuesta Derivativa (D)

D = kd × (error - error_anterior) / dt
  • Proporcional a la tasa de cambio del error
  • Si el error cambia rápido → respuesta grande (frena correcciones bruscas)
  • Función principal: Reducir el sobre-impulso
  • No afecta al error en estado estacionario
  • Si kd es demasiado grande, el sistema se vuelve inestable por amplificar fluctuaciones normales

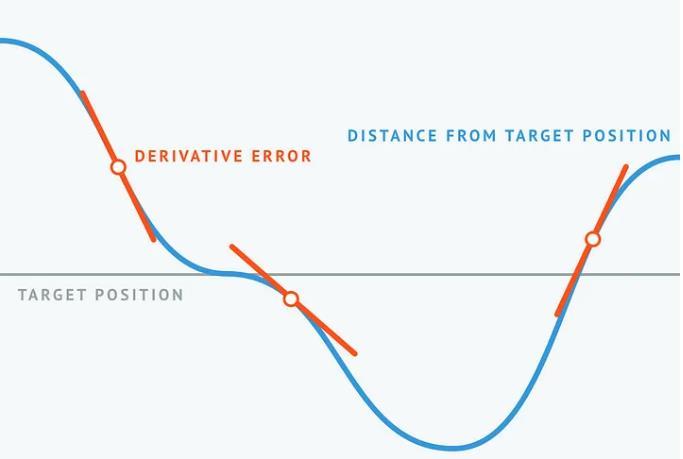

Respuesta derivativa del PID

Implementación

Las variables del controlador PID:

# Constantes PID (a calibrar)
kp = ...  # Ganancia proporcional
ki = ...  # Ganancia integral
kd = ...  # Ganancia derivativa

# Variables de estado
sumError  = 0   # Acumulador integral
prevError = 0   # Error del frame anterior

# Para cada frame:
P = kp * averageError
I = sumError + averageError * ki * dt
D = (averageError - prevError) * kd / dt

angulo_giro = P + I + D

prevError = averageError
sumError = I

El ángulo de giro resultante se publica en el topic /lane_info y el car_control_node lo traduce a un valor PWM para el servomotor de dirección.

Calibración

La calibración de las constantes PID (kp, ki, kd) es un proceso empírico que requiere ajuste mediante pruebas:

  • kp alto: Respuesta rápida pero oscilante
  • ki alto: Elimina offset pero puede causar inestabilidad
  • kd alto: Suaviza pero puede amplificar ruido
  • El equilibrio óptimo depende de las condiciones específicas (velocidad, circuito, iluminación)
